產品概況:
SF浮選機用于分離有色金屬、黑色金屬、貴金屬、非金屬礦物和化工原料、回收有用礦物；還可用于非金屬如：煤瑩石、滑石的選別。該設備具有如下特點:吸氣量大、功耗低。每槽兼有吸氣、吸漿和浮選三重功能，自成浮選回路，不需任何輔助設備，水平配置,便于流程的變更.礦漿循環合理，能最大限度地減少粗砂沉淀。設有礦漿面的自控裝置，調節方便 。葉輪帶有后傾式的上下葉片。上葉片產生礦漿上循環，下葉片產生礦漿下循環。
產品結構及原理:
浮選機的工作原理
選別礦物和藥劑在預處理器中充分混合后自流給入浮選機的槽底下，葉輪旋轉后，在輪腔中形成負壓，使得槽底下和槽中的礦漿分別由葉輪的下吸口和上吸口進入混合區，也使得空氣沿導氣套筒進入混合區，礦漿、空氣和藥劑在這里混合。在葉輪離心力的作用下，混合后的礦漿進入礦化區，空氣形成氣泡并被粉碎，與選別礦物充分接觸，形成礦化氣泡，在定子和紊流板的作用下，均勻地分布于槽體截面，并且向上移動進入分離區，富集形成泡沫層，由刮泡機構排出，形成精選別礦物泡沫。槽底上面未被礦化的選別礦物粒會通過循環孔和上吸口再一次混合、礦化和分離。槽底下未被葉輪吸入的部分礦漿，通過埋沒在礦漿中的中礦箱進入第二室的槽底下，完成第一室的全部過程后，進入第三室，浮選機如此周而復始，礦漿通過最后一室后進入尾礦箱排出最終尾礦。

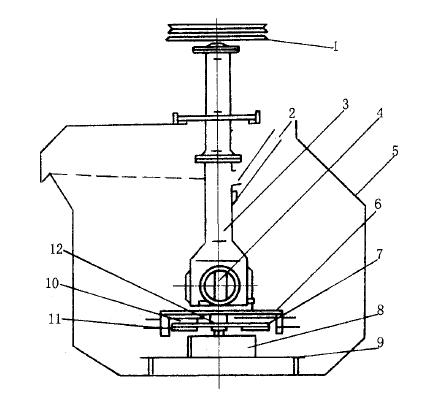

1、皮帶輪 2、吸氣管 3、中心筒 4、主軸 5、槽體 6、蓋板
7、葉輪 8、導流管 9、假底 10、下葉片 11、上葉片 12、葉輪盤 |
產品應用范圍:
SF浮選機用于分離有色金屬、黑色金屬、貴金屬、非金屬礦物和化工原料、回收有用礦物；還可用于非金屬如：煤瑩石、滑石的選別。
產品規格及技術參數:
|
型號規格
|
SF0.37
|
SF0.7
|
SF1.2
|
SF2.8
|
SF4
|
|
槽體容積
|
0.37
|
0.7
|
1.2
|
2.8
|
4
|
|
葉輪直徑
|
300
|
350
|
450
|
550
|
650
|
|
生產能力(t/h)
|
0.2-0.4
|
0.3－0.9
|
|
1.5－3.5
|
0.5－4
|
|
葉輪轉速(r/min)
|
352
|
400
|
312
|
268
|
238
|
|
配套電機
|
型號
|
轉子
|
Y90L-4
|
Y132S-6
|
Y13M-6
|
Y180L-8
|
Y200L-8
|
|
刮板
|
Y80L-4
|
Y90L-6
|
Y90L-6
|
Y100L-6
|
Y100L-6
|
|
功率
|
①1.5②0.75
|
①3②1.1
|
①5.5②1.1
|
①11②1.5
|
①15②1.5
|
|
|
445
|
600
|
1240
|
2242
|
2660
|
|
外形尺寸
|
700×700×750
|
900×1100×950
|
1100×1100×1100
|
1700×1600×1150
|
|
產品使用說明:
開機前應先檢查各部位螺栓，停機起動前應先手動代輪旋轉，以防沉淀物淤積增加電動機負荷，工作時應細心調整閘門高度，使液面保持穩定，隨時將礦漿液面上的礦化泡沫刮入流槽。葉輪與定子應保持一定的間距，磨損時應注意更換，泵體內軸承每三個月要保養一次。
我廠經江西省石城縣質量技術監督局頒發“企業產品招待標準證書”，執行企業標準號為：a/skx0401、0402、0404、0405、0406、0407、0408號。
管理規范、制度嚴密。本廠設立有產品質量，技術部，專門負責產品工藝設計；質量檢驗部：負責產品生產、出廠質量檢驗把關；售后服務部：負責產品安裝調試使用。維修等技術支持；監督投訴部：負責產品質量投訴，投訴電話：15879720520。
