產品概況:
        物料在濕式磁選機中的分選過程大致為:漿體經過給料箱進入磁選機槽體以后,在噴水管噴出水(也稱吹散水)的作用下,呈松散狀態進入給料區;磁性顆粒在磁場力作用下,被吸在圓筒的表面上,隨圓筒一起向上移動;在移動過程中,由于磁系的極性交替,使得磁性顆粒成鏈地進行翻動(稱為磁翻或磁攪拌);在翻動過程中,夾雜在磁性顆粒中間的一部分非磁性顆粒被清除出去,這有利于提高磁性產物的質量。磁性顆粒隨圓筒轉到磁系邊緣磁場弱處,在沖洗水的作用下進入磁性產物槽中;非磁性顆粒和磁性很弱的顆粒,則在槽體內漿體流的作用下,通過底板上的孔流入非磁性產物管中。
        產品特點是：采用計算機優化設計，磁路合理并嚴格選用高矯頑力，高剩磁的永磁體，確保磁性在長時間內不降低，保障用戶的長遠利益，整體結構可靠耐用。

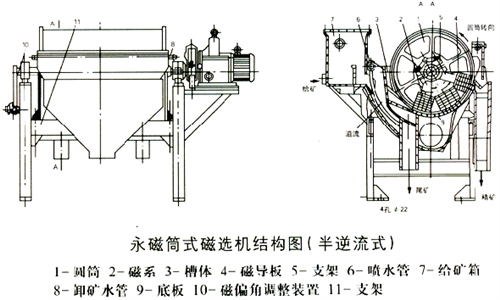

 產品結構及原理:

磁選廠常用的槽體，以半逆流型最為普遍!

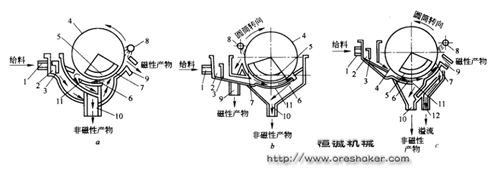

                                                              以上為三種類型磁選機底箱示意圖a-半逆流型;b-逆流型;c-順流型
          1-給料管;2-給料箱;3-擋板;4-圓筒;5-磁系;6-掃選區;7-脫水區;8-沖洗水區;9-磁性產物管;10-非磁性產物管;11-底板;12-溢流管

    半逆流型槽體如圖a所示。漿體從它的下方給到圓筒的下部,非磁性產物的移動方向和圓筒的旋轉方向相反,磁性產物的移動方向和圓筒旋轉方向相同。具有這種特點的槽體稱作半逆流型槽體。槽體靠近磁系的部位應用非導磁材料,其余可用普通鋼板制成,或用硬質塑料板制成。
    逆流型磁選機的底箱結構如圖b所示。它的給料方向和圓筒旋轉方向或磁性產物的移動方向相反。漿體由給料箱直接進入到圓筒的磁系下方,非磁性顆粒和磁性很弱的顆粒從磁系右邊緣下方的底板上的孔排出,磁性顆粒隨圓筒逆著給料方向移動到磁性產物排出端,被排到磁性產物槽中。這種磁選機的適宜給料粒度為0.6~0mm,用在細粒強磁性物料的粗選和掃選作業。由于這種磁選機的磁性產物排出端距給料口較近,磁翻作用差,所以磁性產物質量不高,但是它的非磁性產物排出口距給料口較遠,漿體經過較長的選別區,增加了磁性顆粒被吸著的機會,另外兩種產物排出口間的距離遠,磁性顆粒混入非磁性產物中的可能性小,所以這種磁選機對磁性顆粒的回收率高。
    順流型磁選機的底箱結構如圖1c所示。磁選機的給料方向和圓筒的旋轉方向或磁性產物的移動方向一致。漿體由給料箱直接給入到磁系下方,非磁性顆粒和磁性很弱的顆粒由圓筒下方兩底板之間的間隙排出,磁性顆粒被吸在圓筒表面上,隨圓筒一起旋轉到磁系的邊緣磁場較弱處排出。這種磁選機適用于粒度為0.6~0mm的粗粒強磁性物料的粗選和精選作業。
                                                                          >>>>更多永磁筒式磁選機原理

 產品應用范圍:
    濕式逆流磁選機適用于礦山、選煤廠等單位，用于弱磁場濕式選別細顆粒的強磁性礦物，或者除去非磁性礦物中混雜的強磁性礦物。本設備具有選別過程穩定、容易控制，給礦濃度允許變化范圍大，富集比高、回收率高，占地面積小、耗水量少，結構簡單，處理量大，安裝簡易，操作方便，投資小見效快等優點。
產品規格及技術參數:
        該機有三種槽體：半逆流槽（CTB）；順流槽（CTS）和逆流槽（CTN），分別適用于不同選別顆粒度及不同選別工藝的要求。強磁有9個等級從A---R級。
