產品概況:
普通的玻璃鋼螺旋溜槽由于水流在回轉運動中向外緣擴展的結果；靠近內緣層流帶常出現脫水現象。致使分層難以有效進行，中礦量增加，精礦質量下降。我廠研究所采取在槽面上加入刻槽的辦法改善了這種狀況，有效提供了礦物的富集比，增加重礦物的回收率。溜槽流道表面的刻槽，使沉底運動的大比重的顆粒，被強化引導到靠向內側位置，又能使此類大比重顆粒在向外側運動時所受綜合阻力增大，而較輕的小比重顆粒是浮在重顆粒上面運動，受刻槽的阻力影響較小，在離心力的作用下更快地流向外側，從而使不同比重的礦物顆粒的分選效果更明顯，重礦物回收率比同型號普通溜槽提高了1０%以上，選礦效果接近了國際先進水平。
特點：
礦漿流近刻槽前沿時產生旋渦，同時礦層增厚，加強了松散分層作用，從中礦帶中析出的粗粒輕礦物越過刻槽移向外緣，底層重礦物則沿刻槽導向流向內緣。結果減少了中礦量，并提高了精礦金屬回收率。
產品結構說明:
 |
玻璃鋼螺旋溜槽由給礦勻分器、給礦槽、螺旋槽，產品截取槽、產品集聚斗和槽支架（包括十字架或三角架）等六部分組成。由螺旋片聯接成的螺旋槽是主要部件。螺旋片是由玻璃鋼（玻璃纖維增強塑料）制成，借螺栓接在一起，螺旋槽的選別面有一層預制的耐磨層。它具有質輕、堅固、經久耐用消費品的優點。螺旋槽的上方設有多管給礦勻分器分礦均勻，控制簡便。分礦器自由放置在支桌的十字架（或三角架）上。均分的礦漿通過裝在螺旋槽首端的給礦槽緩慢地給到螺旋槽面上，進行分選。螺旋槽的尾端裝在有閥塊式新產品截取槽將分選的新產品沿徑向按品位分成三種（或四種）新產品。用調節閥塊的位置來改變各新產品的截取寬度。新產品集聚斗是一同心環形筒，將已截取的多頭礦流分別匯集導出。螺旋溜槽的橫截面，曲線的斜率變化特別適于細微粒物料的選別。螺旋溜槽具有結構簡單、無運動件、重量輕、元噪音、配置安裝和維修方便等優點。

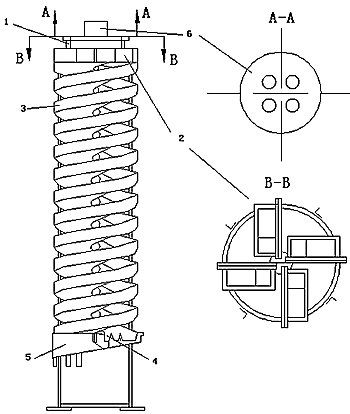

1-槽鋼機架； 2-給礦槽； 3-螺旋溜槽；
4-產物截取器； 5-接礦槽； 6-分礦斗
|
第二代刻槽溜槽葉片示意圖>>>>點擊進入平面溜槽
產品應用范圍:
玻璃鋼螺旋溜槽具有國內先進水平的高效重選新設備。用于選別粒度0.3-0.02毫米細粒的鐵、錫、鎢、鉭、鈮、金礦、煤礦、獨居石、金紅石、鋯英石以及具有足夠比重差的其它金屬、非金屬礦物，經冶金部組織有關科研，設計、高校和廠礦等單位進行鑒定通過，認為該設備性能優良，選別指標先進，確定成批生產推廣使用。
產品規格及技術參數:
| 型號 |
5LL-1200 |
5LL-900 |
5LL-600 |
| 外徑(毫米) |
1200 |
900 |
600 |
| 螺距(毫米) |
900,720,540 |
675,540,405 |
450,360,270 |
| 距徑比(螺距/直徑) |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
| 橫向傾角(度) |
9° |
9° |
9° |
| 每臺最多安裝螺旋頭數 |
4-2 |
4-2 |
2 |
| 給礦粒度(毫米) |
0.3-0.03 |
0.3-0.03 |
0.2-0.02 |
| 給礦濃度(%) |
25-55 |
25-55 |
25-55 |
| 生產能力(噸/時) |
4-6 |
2-3 |
0.8-1.2 |
| 外形尺寸 |
長(毫米) |
1360 |
1060 |
700 |
| 寬(毫米) |
1360 |
1060 |
700 |
| 高(毫米) |
5230 |
4000 |
2600 |
| 重量(公斤) |
600 |
400 |
150 |

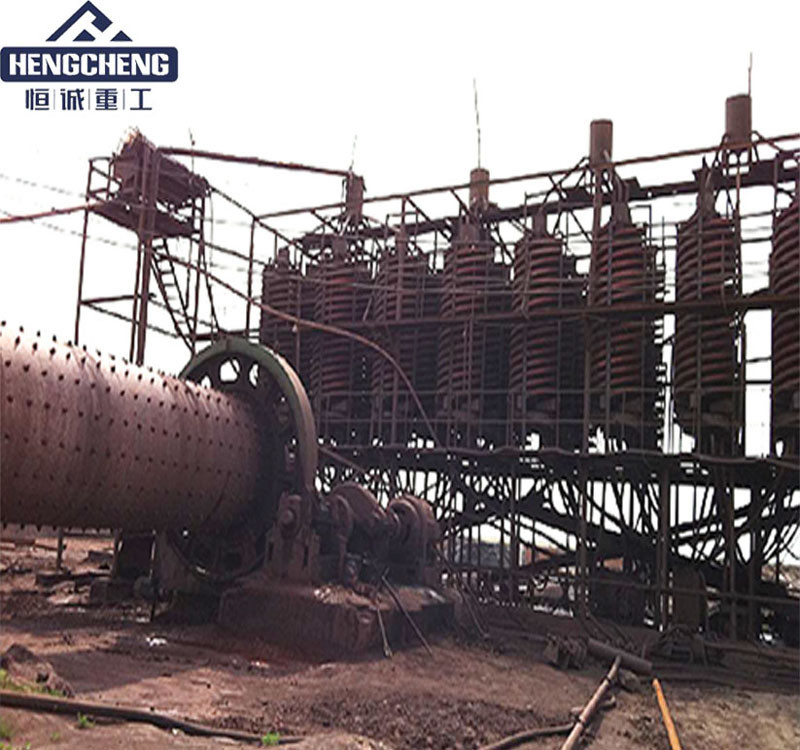

第二代螺旋溜槽（刻槽溜槽）使用現場：

我廠經江西省石城縣質量技術監督局頒發“企業產品執行標準證書”，執行企業標準號為：a/skx0401、0402、0404、0405、0406、0407、0408號。
管理規范、制度嚴密。本廠設立有產品質量，技術部，專門負責產品工藝設計；質量檢驗部：負責產品生產、出廠質量檢驗把關；售后服務部：負責產品安裝調試使用。維修等技術支持；監督投訴部：負責產品質量投訴，投訴電話：15879720520。
