一、選礦設備—磁選機 選礦工藝步驟

選礦工藝由礦石可選性試驗結果確定，選礦為階段磨礦、階段選別；弱磁選—細篩工藝流程，精礦采用過濾為階段磨礦、階段選別；弱磁選精礦堆存在精礦庫。

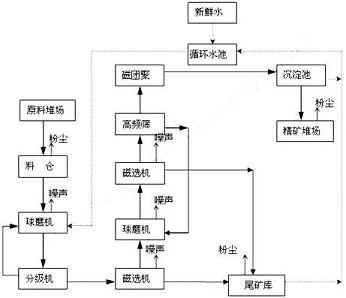

二、選礦設備的選礦工藝流程圖如下

三、選礦工藝所用到的選礦設備介紹

選礦設備—球磨機

球磨機是物料被破碎之后，再進行粉碎的關鍵設備；

選礦設備—分級機

分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業；

選礦設備—磁選機

磁選機適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選， 磁選機也用于煤、非金屬礦、建材等物料的除鐵作業；

四、選礦工藝的具體實施方法

將破碎機【顎式破碎機 反擊式破碎機 沖擊式破碎機 復合式破碎機】破碎好的礦物粒徑小于17mm的鐵精粉堆入原料堆場，生產時將原料送入料倉后進入一級選礦設備—球磨機進行磨礦作業，經磨礦后，礦漿通過選礦設備—分級機進行分級，不合格產品經分級沉降返回球磨機再次進行磨礦，合格產品經溢流自流進入選礦設備—磁選機，分離出精礦和尾礦，精礦再經二級球磨機、二級磁選后進入高頻篩篩選，篩上物返回二級球磨機磨制，篩下物精礦進入磁團聚，最后在精礦沉淀池沉淀脫水，堆入精礦堆場，形成最終合格的鐵精礦粉產品，磁選過程中產生的尾礦漿經渠道自流入尾礦庫沉淀。精礦沉淀池出水及尾礦庫回水打回循環水池循環使用。
